Фундаментные болты в Хабаровске

Производство по ГОСТ 24379.1-2012

Диаметры М12–М90Сталь 09Г2С · Ст3Типы 1.1 · 1.2 · 2.1 · 2.2 · 5

Делаем анкерные болты для колонн, опор и оборудования: от пары штук на ремонт до сотен на каркас здания. Пришлите спецификацию из проекта — посчитаем металл, крепёж и плиты и назовём цену с итоговой массой партии.

Типы болтов

Тип 1.1 · Изогнутый

М12–М48

шпилька с загибом · 2 гайки · шайба

Нижний конец загнут под прямым углом — загиб работает как упор в бетоне. Ставится до бетонирования, самый распространённый тип для колонн лёгкого каркаса, опор и навесов.

09Г2ССт3гайки ГОСТ 5915

Тип 1.2 · Изогнутый с отгибом

М12–М48

шпилька с отгибом · 2 гайки · шайба

Конец уходит в сторону и снова вниз, поэтому болт держит лучше прямого загиба при той же глубине. Выбирают, когда фундамент неглубокий, а нагрузка на отрыв заметная.

09Г2ССт3гайки ГОСТ 5915

Тип 2.1 · С анкерной плитой

М16–М48

шпилька · 4 гайки · шайба · плита

Внизу — квадратная плита на двух гайках, она распределяет усилие на большую площадь бетона. Для тяжёлых колонн, станков и опор с большим вырывающим усилием.

09Г2ССт3плита по табл. 3

Тип 2.2 · С плитой, большие диаметры

М56–М90

шпилька с утолщённым телом · 4 гайки · шайба · плита

Тело шпильки толще резьбы, концы протачиваются под резьбу. Для мощного оборудования, мачт и конструкций, где обычный болт не проходит по расчёту.

09Г2Сгайки ГОСТ 10605

Тип 5 · Прямой

М12–М48

прямая шпилька · 2 гайки · шайба

Прямой стержень с резьбой — ставится в скважину готового фундамента на клей или раствор. Удобен, когда фундамент уже залит или болт нужно заменить.

09Г2ССт3

Что входит в поставку

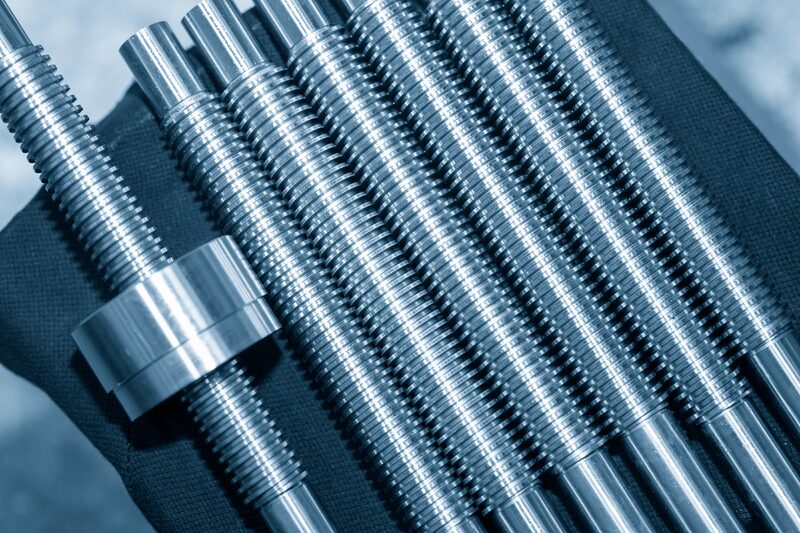

Шпилька
пруток 09Г2С или Ст3резьба по ГОСТдлина по спецификации
Крепёж
гайки ГОСТ 5915 до М48гайки ГОСТ 10605 от М56шайбы по табл. 16
Плиты
анкерные плиты по табл. 3толщина 14–50 мм
Документы
масса партии по ГОСТспецификация к отгрузке

Масса болта типа 1 в сборе, кг

По приложению А ГОСТ 24379.1-2012: шпилька, две гайки и шайба. Прочерк — такой длины для диаметра стандарт не предусматривает.

Длина, ммМ16М20М24М30М36М42М48
5000,971,572,35————
7101,312,093,105,167,59——
8001,452,313,425,668,3111,81—
10001,772,804,136,779,9113,9818,83
12502,153,435,038,1511,8816,7122,38
1500——5,909,5413,9019,4225,93

Как заказать

  1. Спецификация

    шаг 1

    Таблица из проекта, фото листа КЖ или просто список: тип, диаметр, длина, сталь, количество.

  2. Расчёт

    шаг 2

    Считаем металл по массам ГОСТ, крепёж и плиты. В ответе — цена, срок и общая масса партии.

  3. Изготовление

    шаг 3

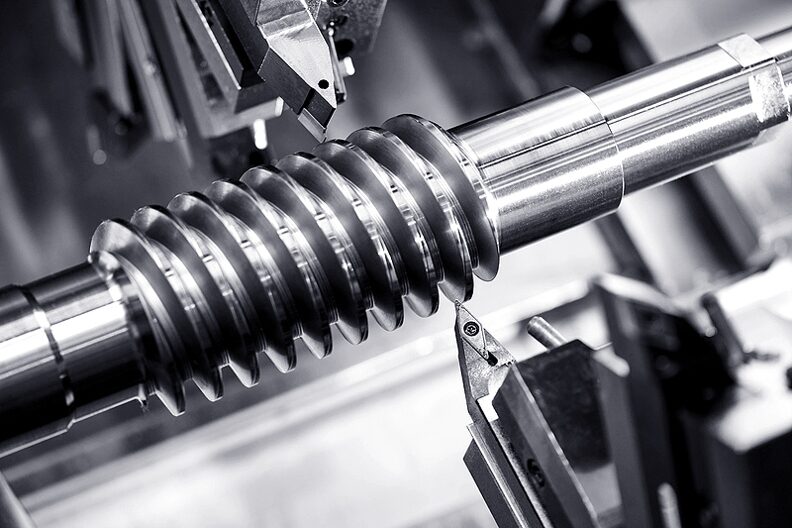

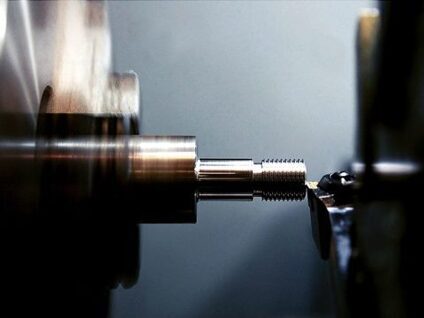

    Режем пруток, нарезаем резьбу, гнём загибы, варим плиты, комплектуем гайками и шайбами.

  4. Отгрузка

    шаг 4

    Партия разложена по позициям спецификации — самовывоз из цеха или доставка.

Заявка на расчёт

Пришлите спецификацию или опишите, что нужно, — перезвоним и уточним детали.

Вопросы

Какой тип болта выбрать?

Тип, диаметр и длину задаёт проектировщик — они есть в разделе КЖ или КМ. Если проекта нет, ориентир такой: 1.1 и 1.2 — для лёгких колонн, опор и оборудования; 2.1 и 2.2 — для тяжёлых нагрузок на отрыв; 5 — когда фундамент уже залит.

Чем 09Г2С лучше Ст3?

09Г2С — низколегированная сталь, она не становится хрупкой на сильном морозе. Для болтов на улице и в неотапливаемых зданиях обычно закладывают её. Ст3 дешевле и подходит там, где мороза нет. Марку стали указывает проект.

Как правильно записать болт в заявке?

Тип, диаметр, длина, сталь и стандарт — например: «Болт 1.1 М24×800 09Г2С ГОСТ 24379.1-2012». Но переписывать не обязательно: пришлите спецификацию из проекта как есть.

Что входит в комплект?

По ГОСТ болт поставляется со шпилькой, гайками и шайбой, у типов 2.1 и 2.2 — ещё с анкерной плитой и четырьмя гайками. Если крепёж у вас уже есть, сделаем только шпильки.

Можно сделать болт не по ГОСТ?

Да. Нестандартная длина резьбы или загиба, своя плита, другая марка стали — делаем по чертежу или эскизу с размерами.

Сколько весит партия?

Массу каждого болта считаем по таблицам ГОСТ и указываем общую массу в расчёте. Ориентир для типа 1 — в таблице выше.

О фундаментных болтах

Для чего нужны фундаментные болты

Фундаментный (анкерный) болт связывает металлическую конструкцию с бетоном. Нижнюю часть заливают в фундамент, верхняя с резьбой остаётся снаружи — на неё ставят башмак колонны, раму станка или опору и затягивают гайками. Болт принимает на себя вырывающие и сдвигающие усилия: ветер, вибрацию, вес оборудования.

Как читать обозначение

Запись «Болт 1.1 М24×800 09Г2С ГОСТ 24379.1-2012» расшифровывается так:

  • 1.1 — тип: изогнутый, с загибом на конце;
  • М24 — диаметр резьбы, 24 мм;
  • 800 — полная длина шпильки в миллиметрах;
  • 09Г2С — марка стали;
  • ГОСТ 24379.1-2012 — стандарт, по которому болт сделан и проверяется.

Длину резьбы, загиба и размер анкерной плиты стандарт задаёт для каждого диаметра. Поэтому в спецификации их обычно не пишут — достаточно типа, диаметра и длины.

Почему в Хабаровске чаще берут 09Г2С
